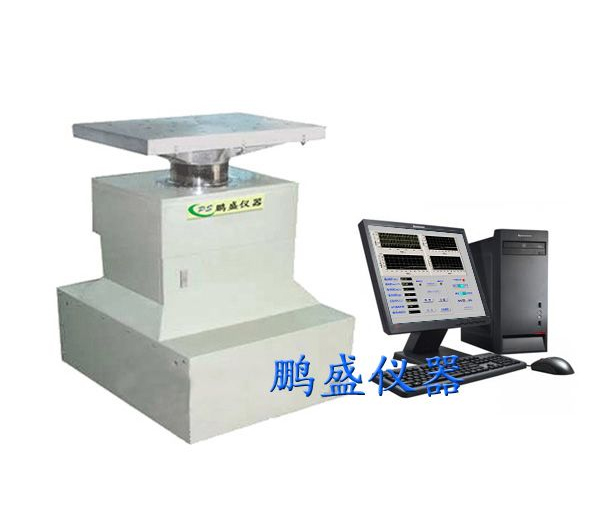

系統特點

震波模擬、三角爆炸振動、路譜仿真。

信號輸入

通 道 數：

4個通道（可同步輸入）

最大采樣率：

102.4kHz（所有通道同時），24位∑⊿型ADC，±20V的輸入范圍

輸入耦合方式：

電荷，電壓或IEPE，單端和差分連接，AC或DC耦合

動態范圍：

＞130dB

通道相位匹配

相位：同一模塊內±0.1°，模塊間在20kHz的分辨頻率時，所有通道間能達到±1.0°的相位匹配精度。

幅值精度：

±0.02dB

信號輸出

通 道 數：

2個通道，可以設置一個為Drive，一個為COLA通道，雙臺同步時可設置為雙Drive.

動態范圍：

100dB，24位D/A轉換器

電壓范圍：

380V±10V

振動控制器優勢：

系統優勢

采用國際一流振動控制技術開發的一個高度模塊化、分布式和可擴展的振動控制系統,具有全系列的振動試驗功能。與傳統控制器過重依賴于外部計算機進行實時操作不同，將時間同步以太網連接與嵌入式DSP直接集成在一起的控制器。這一策略極大地增強了控制性能、系統可靠性和異常保護能力。

安全可靠性

硬件采用模塊化和低噪聲設計技術，系統實現閉環控制的硬件電路均置于控制箱中，獨立于計算機。以太網連接方式使得控制器在物理距離上可以與PC機離開較遠，這種分布式的結構方式大大減少了噪聲和系統中的電子干擾。系統設計可以經受長期惡劣的工作環境而可靠地運行。

控制精度、動態范圍

采用DSP處理結構，24位分辨率的ADC，配合高精度浮點數字濾波和低噪聲設計技術。動態范圍：大于130dB。每個輸入通道在一個量程下就可以測試最小6μV ，最大 20 V的電壓信號。

安全檢測和保護功能

系統參數設置保護，振動臺極限值限制保護，控制目標譜上/下中止保護，控制目標譜上/下報警保護，控制通道均方根值(RMS)保護、前面板手動緊急中斷、遠程操作手柄緊急中斷、軟件界面手動中斷、預測試保護，自檢最大輸出電壓保護，運行最大輸出電壓保護。內置備用電池可以在掉電時進行電源保護，內置時鐘用于時間標志及網絡中斷時的容錯。

輸入方式

可輸入電壓、電荷和IEPE信號，支持AC差、AC單端，DC差分、DC單端耦合方式，適用于沖擊、振動和聲學測試及其它通用的電壓信號測量。

管理軟件

基于數據庫和類似OutLook樹形結構管理界面的管理軟件，可以非常直觀的編輯和保存項目。用戶可以任意選擇中、英文界面。

報告生成

通過報告編輯功能，方便的創建、選擇和修改報告。報告生成后可導出為Word、Pdf、Excel等多種形式。

使用

內置4G的閃存充分滿足存儲需求。采用浮地設計也減少了安裝時的回路接地問題。通過無線網絡路由器，PC還可以方便地采用WiFi方式連接遠程設備。

振動控制功能

隨機、正弦、正弦加隨機、隨機加隨機、正弦加隨機加隨機、共振搜索和駐留、經典沖擊、沖擊響應譜等、瞬態沖擊(含地震波模擬、三角爆炸振動等)、路譜仿真。

頻率范圍

正弦可控頻率范圍可至 10000Hz，隨機可控頻率范圍可至 20000Hz

技術支持

正弦加隨機支持 GJB 150A 規定的寬帶外正弦

垂直擴展臺面結構：

聯接器

聯接電動振動臺和水平滑臺工作臺面用，聯接器與工作臺面及電動振動臺相連的螺釘一定要擰緊絕不允許松動，以便通過連接器將電動振動臺的推力最大限度地傳遞水平滑臺的工作臺面。

工作臺面

鎂鋁合金板軋制而成，臺面上有55只M10的安裝螺孔，便于固定各種夾具或掛件。

花崗石平板

材料為花崗巖，具有較高的硬度和抗壓強度，耐磨性以及耐腐蝕性，絕緣性能良好。在花崗石平板上嵌有四只螺旋槽式毛細管節流器，從油泵來的壓力油經節流器流入花崗石平板與工作臺面之間形成油膜，產生承載能力，將工作臺面浮起。

導向裝置

由倒V形導軌，導軌付和導軌座組成。在導軌付上裝有兩只節流器，油泵供給的壓力油通過該節流器導入倒V形導軌和導軌付之間的間隙形成油膜。由于裝有兩只導向裝置故具有良好的導向性能和抗偏載能力。

供油系統

由電機、齒輪油泵、濾油閥、壓力表等組成。采用靜壓導軌必須有一套可靠的供油系統，特別要注意的是工作油的清潔，否則將會使毛細管節流器堵塞，影響水平滑臺臺面正常工作，為此在油路中上裝有紙質濾芯，用來精過濾液壓油，以免因機械雜質而影響滑臺正常工作，工作油壓力在0.15MPa-0.25MPa，通過溢流閥進行調節，液壓油的容量約為油箱容量的80~90%（約30公升）

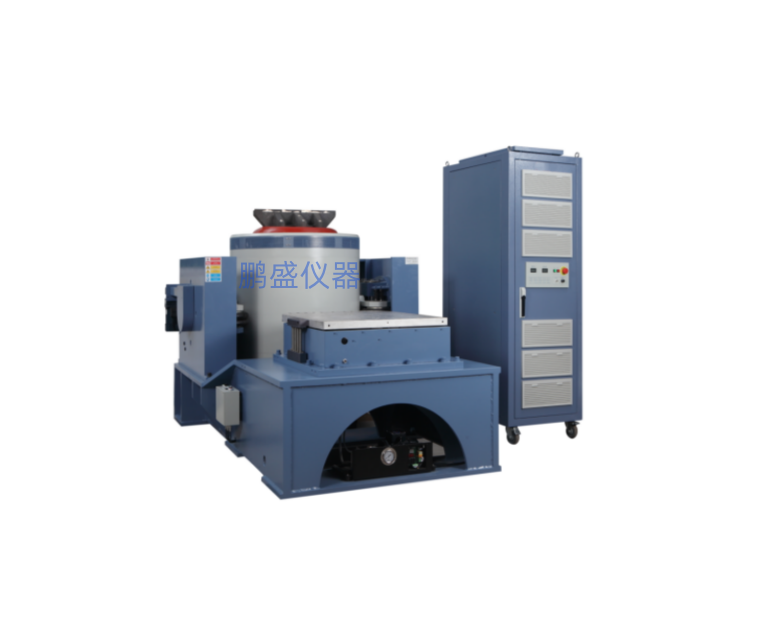

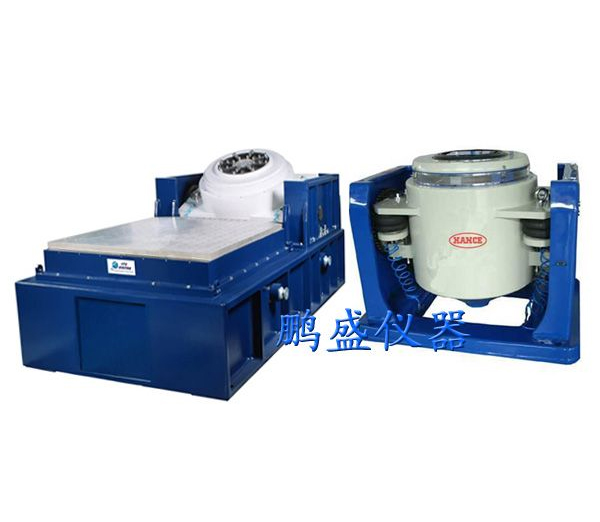

水平滑臺 （選購另外付費）

水平滑臺設計具有較高的傾覆力矩和橫向限制。這種設計理念結合標準的水平滑臺裝置，具有較高的動態力矩限制，同時保持導向油膜阻尼特性。水平滑臺由滑板、連接頭、天然花崗巖平板、水平滑臺基座、獨立的油源所組成。

測試報告生成：

隨機控制：

根據用戶自定義的功率譜圖（由目標譜編輯器制定），隨機控制采用傳遞函數均衡方法，連續輸出高斯隨機信號，快速執行實時精確的多通道閉環控制，內置的自適應控制算法可對系統的非線性、共振頻率以及載荷變化做出迅速反應。

頻率范圍：0~4800Hz，可擴展到18750Hz

分辨率： 100，200，400，800，1600，3200譜線 (可擴展到3200線，6400線，12800線，25600線)

控制功態范圍：>90dB

控制策略：單通道控制、加權平均、最大值、最小值

平均次數: 1 – 500 (2 – 1000 DOFs)

重疊率:不重疊, 50%, 75%, and 87.5%

控制精度:±1 dB at 99% 在200 DOF時

驅動信號Sigma Clipping: 3 – 6, 無

回路時間: 12.5ms ，2000Hz /200lines

正弦控制

提供模擬質量的正弦和正弦掃頻信號，并對正弦波形幅值進行控制?？稍O(shè)置駐留量級、駐留頻率，并通過設置時間或正弦信號周期數來確定駐留持續時間。

頻率范圍：1Hz~3000Hz，可擴展至10000Hz

閉環時間：5ms

諧波失真度：<-100dB

掃頻模式：線性掃頻0~6000 Hz/min

諧波失真度：<-100dB

掃頻模式：線性掃頻0~6000 Hz/min

對數掃頻0~100 Oct/min

掃頻方向：向上、向下掃頻

掃頻持續時間：可設定為掃頻次數、時間

控制動態范圍: 100dB

跟蹤濾波器: 按比例: 7% – 100%; 定頻率 (Hz): 1 – 500 Hz

控制精度: ±1dB

頻率精度: 好于0.000001Hz

|典型沖擊：

采用傳遞函數均衡方法，支持半正弦、鐘形波、矩形波、梯形波、前峰鋸齒波、后峰鋸齒波、三角波。用戶也可根據需要輸入脈沖峰值。

采集率:根據目標波形自動計算，或者自行選擇，最高102.4 kHz

時域波形長度: 512 ~ 4096點 (可以擴展到32K點)

脈沖持續時間從0.5到3,000mS

最大分析頻寬18750Hz

幀 大 小：最大16384

滿足標準：MIL-STD-810（美軍標）、ISO標準、用戶自定義中斷控制限值。
