產品名稱：四工位插拔力試驗機

產品型號：PS-582A（定制型）

產品品牌：鵬盛儀器

生產廠家：東莞市鵬盛儀器設備有限公司

產品用途：適用于端子USB.計算機界面導連接器的插拔試驗之用。

如果您想了解更多詳細參數，請您撥打電話或加v信+15118461217-QQ1755941004，他會給您提供詳細測試方案及合理報價！

產品用途：

微電腦臥式插拔力試驗機適用于端子USB.計算機界面導連接器的插拔試驗之用?？蓪崟r顯示連續值。插入峰值，拔出峰值具有自動計數功能，行程速度可隨意調節。并且顯示速度值，測試資料可保存，查看打印，可擴展連計算機，是市場上目前最適用的機型之一。

產品特點：

1、箱體采用靜電噴漆處理，工作臺面及試驗夾具采用鋁噴砂處理，整機美觀大方，設計合理，結構緊固，運行安全、穩定、準確；

2、采用液晶顯示屏顯示各類參數及數按鍵式控制系統，操作方便；

3、機器在常規款的基礎上，功能加強，液晶顯示屏可儲存1000組測試數據，可儲存無限組測試數據。

4、旋轉偏心輪動力設計，使測試速度與行程不再有關聯，長、短行程的連接器測試同樣快速；

5、試驗速度、次數等參數可預置，試驗行程手動調節偏心輪刻度顯示，人性化設計；

6、具有荷重超載、過流過壓等保護功能；

7、可選配微型打印機，打印儲存的測試數據。

技術參數：

1.供電電壓：220V±10%60Hz

2.次數范圍：0~99999999

3.調速范圍：0~60次/分鐘

4.插拔力范圍：0~50kgf

5.行程調節范圍：0~80mm

6.機器重量（約）：60kg

7.機臺尺寸：500*450*350mm

8.配置微型打印機

9.具有10次記憶功能。

測試項目：

4.1連接器單孔插拔試驗

4.2連接器整排插拔試驗

4.3連接器插拔壽命試驗

4.4連接器單Pin與塑膠保持力試驗

4.5連接器NORMAL FORCE測試

4.6一般壓縮，拉伸破壞試驗

注意事項：

1、本設備屬于精密儀器，操作前請詳細閱讀使用說明，非專業操作人員， 請勿隨意操作；2、請將機器置于干燥、清潔、寬敞、通風的環境里；

3、機器應該平放于地面上，保持平穩；

4、操作前應該檢查機器各方面的情況；

5、機器運行遇到突發狀況，首先應當關閉機器；

6、機器運行中，請勿隨意去觸碰機器或者隨意改變其運行參數，以及不能有 其他的東西抵住設備運行，否則后果自負； 7、機器試驗完畢，應當經常性保持機器各部件干凈且傳動機構加油潤滑。

使用說明：

1、試驗前，熟悉測試軟件的使用，需要對產品進行導通測試，則公母端需要引線與導通紅黑夾子接成回路。

2、調節行程：打松偏心輪上面的內六角螺絲，擰動小手柄，調節到適合的插拔行程。

3、預試：將產品放入夾具中，公端夾具夾住產品公端部分，母端夾具夾住產品母端部分，用手旋轉偏心輪，看公母端插拔是否到位以及行程是否合適。

4、連接電源線，與AC220V電源接通，打開電源開關。

5、詳細閱讀操作軟件后，設定好插拔的單位、次數等相關測試參數。

6、參數設定OK，將速度旋鈕扭至左端速度最小，按開始鍵，試驗開始，此時屏幕會顯示各試驗參數（如果測試次數較少也可以先將速度調節好，再對產品測試）；

7、將速度調至客戶所需要速度（從左到右速度逐漸增大，液晶顯示屏顯示轉速，速度單位為：次/每分鐘），此時液晶屏上會顯示試驗次數以及設定次數、插入最大力、拔出最大力等相關測試數據。

8、試驗中，請不要對機器進行任何操作，以免影響測試效果。本機具有斷電停止計數功能，如遇到停電等，則下次試驗，試驗次數不會清零，可以需要繼續上次試驗；

9、當?shù)竭_設定的試驗次數時，機器自動停止運行；

10、試驗停止后，記下試驗結果，需要換產品試驗，則重復以上步驟，結束試驗，需要關掉電源開關，切斷電源；

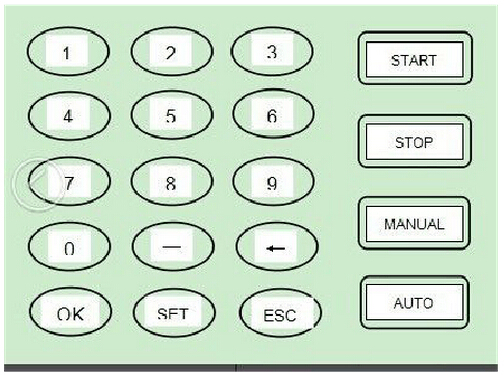

鍵位定義：

1、START：游標上移或啟動用。

2、MANUAL：游標下移。

3、STOP：停止運行或清除報警聲。

4、AUTO：無用。

5、0~9：數字鍵

6、 0~2： 在不是設定時，具有第二功能，

0、清除實時荷重

1、清零最大插拔力

2、清除已測試驗次數

7、—：設定時，用作小數點輸入。

8、←： 刪除

9、OK：確定

10、SET：進入下一級菜單，在“查看測試檔案”界面時作打印鍵用。

11、 ESC： 退出上一級菜單
