產品名稱：臥式插拔力試驗機、臺面加大插拔力試驗機

產品型號：PS-582

產品品牌：鵬盛儀器

生產廠家：東莞市鵬盛儀器設備有限公司

產品用途：適用于各種連接器之插入力及拔出力的自動測試

如果您想了解更多詳細參數，請您撥打電話或加v信+15118461217-QQ1755941004，他會給您提供詳細測試方案及合理報價！

產品用途：

插拔力試驗機適用于各種手機及電腦周邊連接器的插拔力試驗，本機能解決各種連接器測試的夾具問題。插拔力試驗機適用于各種連接器之插入力及拔出力的自動測試，將可得到完全準確之插拔力試驗?？娠@示每次插入力及拔出力(PEAK值)。測試速度及測試次數均可設定。

獨特性能：

1、本機是款非標定制機型，擴大工作臺面

2、外觀優美、設計精美、外觀周邊無毛刺

3、可以無極調速、操作簡便、配有微型打印機

4、可以測試較大產品、工作臺面滑塊自由

技術參數：

插拔力范圍：0-30kgf（可選配）

次數范圍：0~999999

調速范圍：0~60次/分鐘

行程調節范圍：直徑0~8mm

機器重量(約):70kg

機臺尺寸(長*寬*高)：800*550*530mm

供電電壓：220V±10% 60Hz

測試項目：

4.1連接器單孔插拔試驗

4.2連接器整排插拔試驗

4.3連接器插拔壽命試驗

4.4連接器單Pin與塑膠保持力試驗

4.5連接器NORMAL FORCE測試

4.6一般壓縮，拉伸破壞試驗

注意事項：

1、本設備屬于精密儀器，操作前請詳細閱讀使用說明，非專業操作人員， 請勿隨意操作；

2、請將機器置于干燥、清潔、寬敞、通風的環境里；

3、機器應該平放于地面上，保持平穩；

4、操作前應該檢查機器各方面的情況；

5、機器運行遇到突發狀況，首先應當關閉機器；

6、機器運行中，請勿隨意去觸碰機器或者隨意改變其運行參數，以及不能有 其他的東西抵住設備運行，否則后果自負；

7、機器試驗完畢，應當經常性保持機器各部件干凈且傳動機構加油潤滑。

使用說明：

1、試驗前，熟悉測試軟件的使用，需要對產品進行導通測試，則公母端需要引線與導通紅黑夾子接成回路。

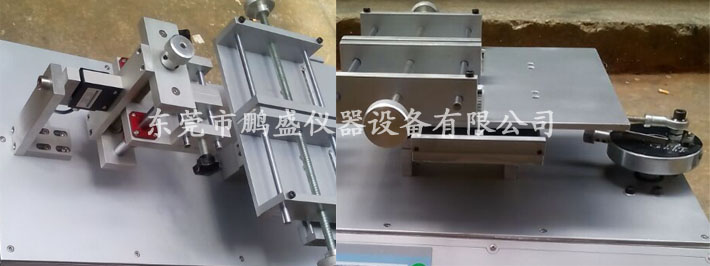

2、調節行程：打松偏心輪上面的內六角螺絲，擰動小手柄，調節到適合的插拔行程。

3、預試：將產品放入夾具中，公端夾具夾住產品公端部分，母端夾具夾住產品母端部分，用手旋轉偏心輪，看公母端插拔是否到位以及行程是否合適。

4、連接電源線，與AC220V電源接通，打開電源開關。

5、詳細閱讀操作軟件后，設定好插拔的單位、次數等相關測試參數。

6、參數設定OK，將速度旋鈕扭至左端速度最小，按開始鍵，試驗開始，此時屏幕會顯示各試驗參數（如果測試次數較少也可以先將速度調節好，再對產品測試）；

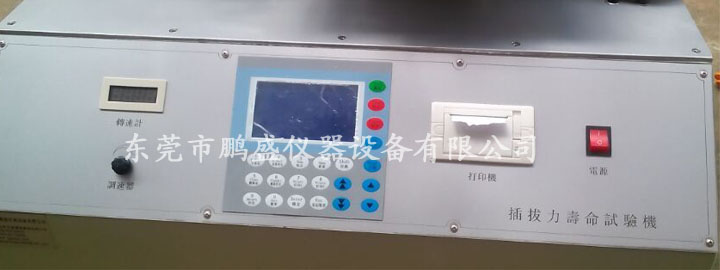

7、將速度調至客戶所需要速度（從左到右速度逐漸增大，液晶顯示屏顯示轉速，速度單位為：次/每分鐘），此時液晶屏上會顯示試驗次數以及設定次數、插入最大力、拔出最大力等相關測試數據。

8、試驗中，請不要對機器進行任何操作，以免影響測試效果。本機具有斷電停止計數功能，如遇到停電等，則下次試驗，試驗次數不會清零，可以需要繼續上次試驗；

9、當?shù)竭_設定的試驗次數時，機器自動停止運行；

10、試驗停止后，記下試驗結果，需要換產品試驗，則重復以上步驟，結束試驗，需要關掉電源開關，切斷電源；

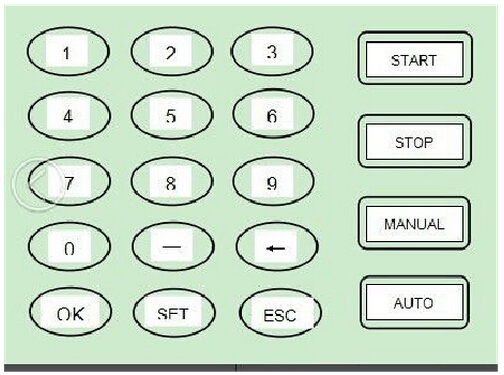

鍵位定義：

1、START：游標上移或啟動用。

2、MANUAL：游標下移。

3、STOP：停止運行或清除報警聲。

4、AUTO：無用。

5、0~9：數字鍵

6、 0~2： 在不是設定時，具有第二功能，

0、清除實時荷重

1、清零最大插拔力

2、清除已測試驗次數

7、—：設定時，用作小數點輸入。

8、←： 刪除

9、OK：確定

10、SET：進入下一級菜單，在“查看測試檔案”界面時作打印鍵用。

11、 ESC： 退出上一級菜單
